Tooling

Editarea CAM-urilor include rularea Smart Cut: folosind această funcție puternică, AutoNest determină din ce parte și colț să intre în piese și rulează gestionarea pieselor pentru MicroJoints.

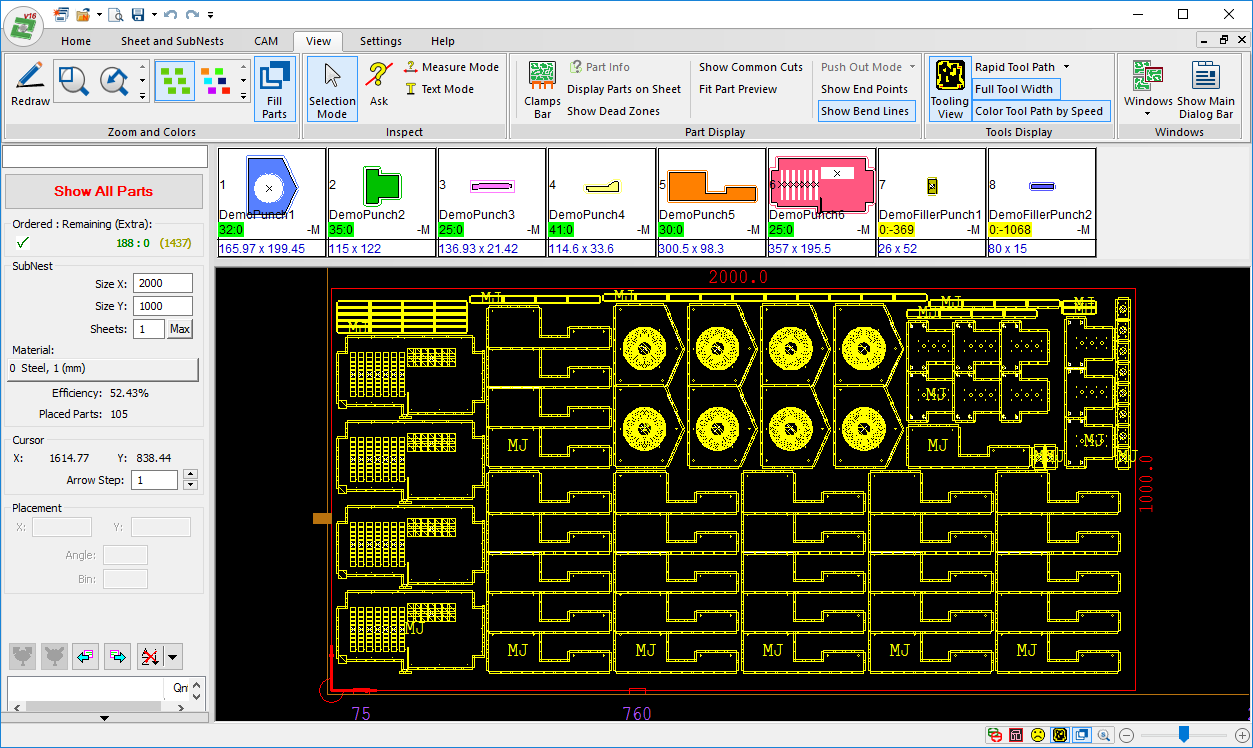

Vizualizare tooling

AutoNest poate afișa tooling-ul și aranjarea pieselor pe foi în mai multe moduri diferite, așa cum poți vedea în exemple.

Editare CAM

Poți manipula tooling-ul direct din AutoNest.

Pentru mașini de ștanțat:

• Editează sculele și datele sculelor
• Schimbă MicroJoints
• Selectează o configurație de turelă
• Schimbă ordinea de procesare
• Nibbling prin tragere (drag nibbling)
• Adaugă funcții de sculă
• Controlează preluarea: schimbă poziția sculei de descărcare
• Editează și șterge CAM-uri

Pentru mașini de debitare:

• Schimbă intrarea (lead-in)
• Editează și șterge CAM-uri
• Schimbă ordinea de procesare
• Aplică smart cut
• Adaugă/editează/șterge/mută MicroJoints

Straturi CAM

Un singur fișier poate gestiona definiții de procesare detaliate pentru mașini diferite sau unghiuri diferite. Aceste straturi CAM pot include împingere (push out), MicroJoints și WireJoints, descărcare, debavurare, foaie tăiată etc. Această soluție puternică transferă piese de la o tehnologie sau tip de mașină la altul, de exemplu de la ștanțare la laser.

Această funcție îți permite să plasezi straturi la unghiuri diferite și să generezi coduri NC pentru mașinile tale de ștanțat/debitat/combinate. Când actualizezi geometria piesei sau ai nevoie de definiții diferite de tooling sau ajustări pentru mașini diferite, cncKad actualizează procesarea pentru toate straturile. Alternativ, poți edita CAM-uri specifice fără a aplica modificările la toate CAM-urile.

Când imporți o piesă care include straturi CAM, AutoNest folosește automat stratul corect. De exemplu, dacă o piesă este poziționată la 90°, se folosește stratul de 90° pentru procesarea piesei; dacă este poziționată la 180°, se folosește acest strat.

Când imporți piesele, adaugi straturi CAM în AutoNest pentru comanda zilnică, pentru toate piesele comenzii.
