Simulare

MBend oferă o vizualizare realistă a procesului de îndoire în 3D, afișând orice coliziuni care pot apărea în timpul procesului:

• Cu toate elementele în mișcare
• Între piesă și mașină, scule și degete

Vizualizarea realistă include supra-îndoirea (overbend) și revenirea elastică (springback).

Odată ce MBend se asigură că piesa va fi fără coliziuni, poți genera codul NC pentru mașină și rapoartele aferente.

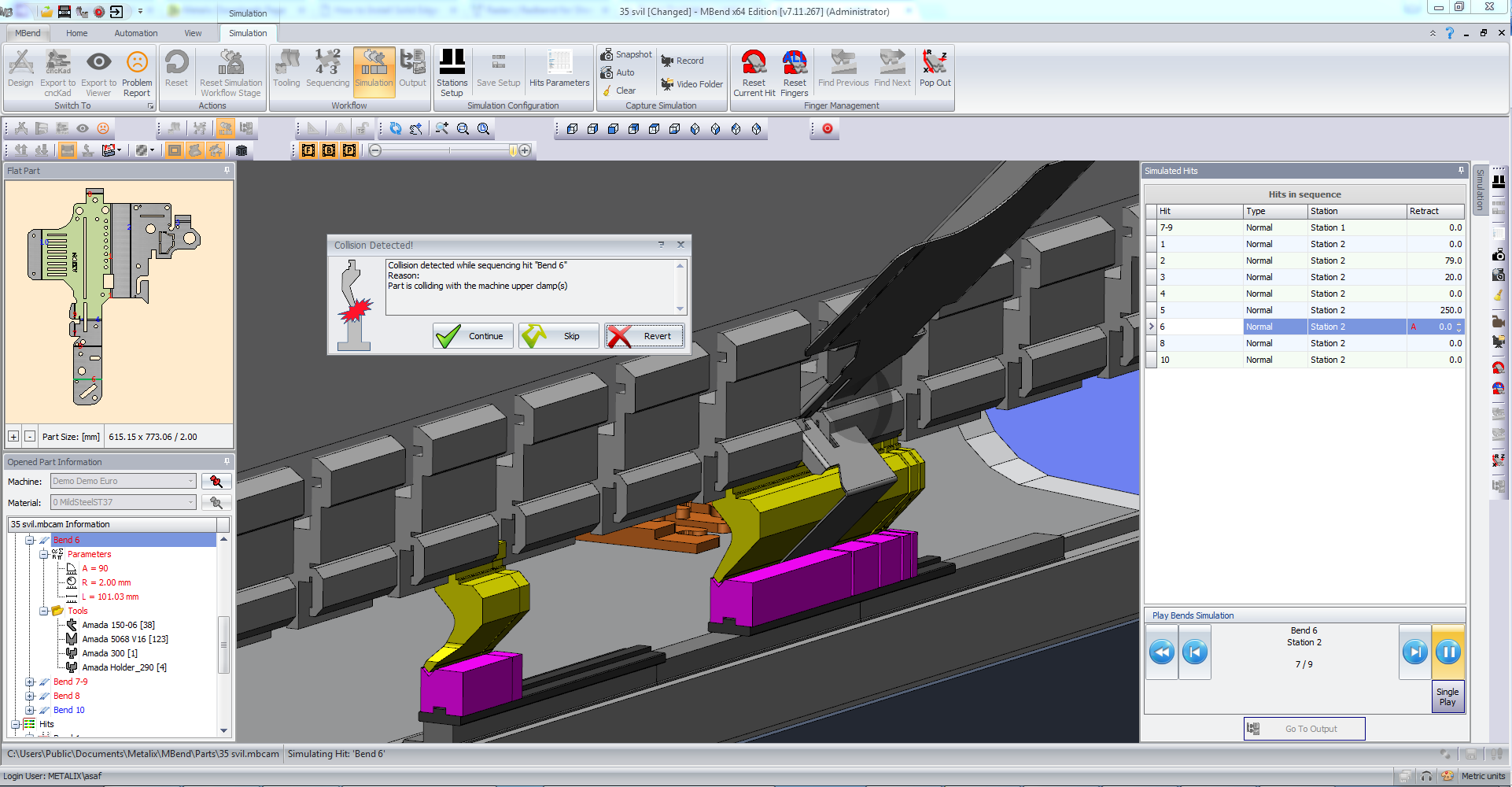

Testarea coliziunilor pentru toate componentele mașinii

MBend simulează și realizează detectarea coliziunilor pentru piesă cu toate elementele mașinii, adică degete, scule, piesă și cadrul mașinii. Simularea se face dinamic, afișând supra-îndoirea și revenirea elastică, precum și mișcarea degetelor între îndoiri.

În plus, MBend poate afișa manipularea piesei — mișcarea acesteia între îndoiri. Acest lucru este util pentru vizualizarea răsturnărilor și rotațiilor piesei, precum și mișcarea sa între stațiile de scule.

Construirea stațiilor de scule

MBend calculează automat stațiile optime de scule pentru piesă, ținând cont de:

• Segmentele de scule disponibile
• Spațierea sigură între stații, pentru a evita coliziunile în timpul îndoirii
• Fixarea sigură a segmentelor
• Lungimea de îndoire a mașinii

MBend caută o soluție cu numărul minim de stații și numărul minim de segmente de scule care permit efectuarea secvenței de îndoire.

Poți edita manual stațiile de scule, schimbând segmentele, adăugând sau ștergând stații și multe altele.

Configurații predefinite

O altă funcție utilă este salvarea configurației stațiilor pentru reutilizare cu alte piese sau într-un script de lot.

Captură video

În MBend, poți captura imagini sau înregistra un videoclip al loviturilor simulate și le poți salva într-un fișier.

Este posibil să creezi un videoclip separat pentru fiecare lovitură. Poți determina și dimensiunea maximă a fișierului creat, astfel încât hard disk-ul tău să nu rămână fără spațiu disponibil.
