Calibrare celulă

Pentru a crea simulări fidele realității și programe NC eficiente, MRobot trebuie să folosească o reprezentare fidelă realității în timpul calibrării celulei de îndoire.

De exemplu, dacă un produs finit trebuie să atingă o toleranță de 0,1 mm, reprezentarea MRobot a celulei care produce piesa trebuie să se încadreze în această toleranță. Acest lucru este adesea greu de realizat, chiar și cu instrumente avansate de măsurare. Pentru a depăși această problemă, MRobot folosește un sistem în două nivele pentru localizarea exactă a componentelor celulei:

• Primul nivel, Poziționarea, plasează componentele conform unui layout furnizat de integratorul de sistem, sau pur și simplu folosind o ruletă. Acest lucru oferă o precizie de aproximativ 0,5 mm, suficientă pentru găsirea soluțiilor de îndoire și testarea celulei.

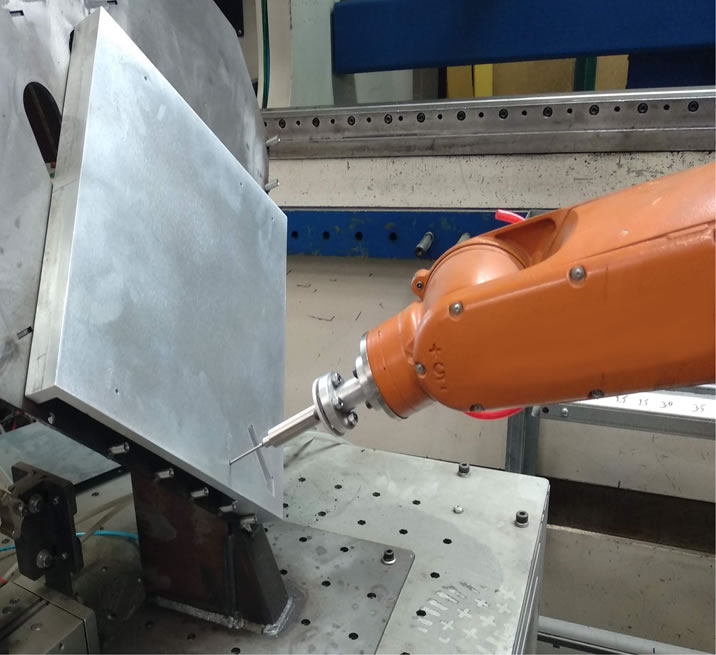

• Al doilea nivel, Calibrarea, folosește robotul pentru a eșantiona poziții specifice pe componente și integrează aceste măsurători în sistemul MRobot. Aceasta înseamnă că reprezentarea celulei în MRobot are aceeași precizie ca cea pe care o poate atinge robotul. Un robot calibrat oferă o reprezentare calibrată și, prin urmare, un cod NC precis.

Rezultatele calibrării sunt la fel de bune ca datele folosite pentru aceasta, așa că poziționarea precisă a sculelor și eșantionarea punctelor sunt esențiale.

Procedura noastră de calibrare este patentată sub numele CaliBright® și poate fi folosită doar dacă ai achiziționat licența Metalix corespunzătoare.
